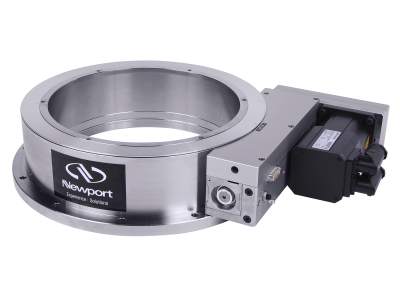

NEWPORT 优铂特 RVU350HAHS 高角刚度无刷直流电机转台
电动旋转位移台，350mm，高灵敏度，高扭矩
RVU350HAHS高精度和高扭矩转台最初是为满足为大功率激光设备和在ISO-7清洁环境中使用的大型镜座的规格而设计的。主螺杆和齿轮保持与标准RV级相同，但螺杆刚性安装在蜗轮上，因此刚度更高。此外，特殊的滚珠轴承用于在主螺杆上获得高轴向刚度。
参数
角度范围
±170°
最大速度
40°/s
最小位移增量
0.20 mdeg
最大扭矩
250N·m
中心负载能力
6500 N
单向重复精度，典型值
±0.07 mdeg
单向重复精度，保证值
±0.10 mdeg
双向重复精度，典型值
±0.4 mdeg
双向重复精度，保证值
±0.6 mdeg
精度，典型值
±2.0 mdeg
精度，保证值
±2.5 mdeg
摆动，典型值
±4.0 µrad
摆动，保证值
±8.0 µrad
偏心率，典型值
±1.4 µm
偏心率，保证值
±2.0 µm
惯性
200 kgm2
横向顺应性
0.1 µrad/Nm
原点
Optical, centered
原点重复精度
±0.1 mdeg
编码器分辨率
0.035 mdeg
MTBF
20,000h (25% load, 10% duty cycle)
直径
350 mm
孔径
280 mm
连接器类型
DB15 Male for EOR, Origin & Encoder/Dedicated connectors for motor.
螺纹类型
M6
重量
33 kg
顺应性
RoHS 3, CE
