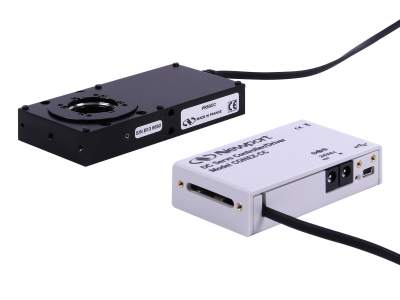

NEWPORT 优铂特 CONEX-PR50CC 带集成运动控制器的旋转台
电动旋转位移台，PR50CC ，与 CONEX-CC 控制器集成
CONEX-PR50CC是与CONEX-CC控制器集成在一起的紧凑型旋转平台，其设计用于旋转直径最大1英寸的光学组件，例如偏振片，波片或楔形片。小尺寸允许在狭窄的空间中使用，例如激光腔，磁盘纹理加工或光纤组件的制造区域。PR50CC速度更快，但分辨率低于SR50CC。CONEX-CC是一款非常紧凑且价格便宜的线性驱动器，已针对Newport的低功率直流伺服电机驱动的设备进行了优化。 与便宜的PWM放大器相比，CONEX-CC提供了更平稳的运动，更少的电噪声和明显更少的电机发热。CONEX™控制器带有USB连接线和用于菊花链模块的CONEX-PS-CB。电源需单独订购。对于OEM应用，提供了用于固定USB连接线和电源线的可选固定环。
紧凑型控制器和平台
在尺寸方面，CONEX-CC 控制器与一副卡片相当。根据电机类型，最多可以在 CONEX-BP 底板上安装 3 个 CONEX-PP 或 6 个 CONEX-CC。控制器和平台非常紧凑，是空间受限或限制访问应用的理想选择。
可扩展架构
CONEX 旋转单元可以通过菊花链连接，以创建多轴直流系统或多轴 PP 系统。为了更方便，可以使用可选的 CONEX-PS-CB 电源链电缆与最多 5 个 CONEX-CC 模块共享电源。这样便可实现简易的低成本多轴系统。此外，还可以通过 CONEX-IOD 使控制器实现模拟和数字输入。
开箱即用的控件
CONEX 控制器已经预配置现成的控制，并与运动设备一起交付。要开始移动样品或传感器，只需插入电源、连接 USB 通信并启动免费的运动 GUI。
直流单元中的线性放大器
CONEX-CC 的低噪声线性放大器为低功率直流电机提供了最佳驱动解决方案；提供更平滑的运动，更少的电气噪声和显著减少的电机发热。
参数
位移台类型
PR50CC
行程范围
360°
中心负载能力
10 N
最大速度
20°/s
最大扭矩
0.1 Nm
最小位移增量
20 mdeg
精度，典型值
±25 mdeg
精度，保证值
±50 mdeg
单向重复精度，典型值
±5.0 mdeg
单向重复精度，保证值
±15 mdeg
双向重复精度，典型值
±75 mdeg
横向顺应性
100 µrad/Nm
摆动，典型值
±20 µrad
摆动，保证值
±50 µrad
驱动方式
DC Servo
驱动机制
Ground worm gear
蜗杆传动比
1:63
原点
Optical, centered
原点重复精度
±25 mdeg
反馈
Motor mounted rotary encoder, 48 pts/rev
编码器分辨率
0.01°
顺应性
RoHS 3, CE
轴承
Ball bearings
控制回路
Floating point digital PID loop with velocity and friction feedforward, 2 kHz servo rate
显示
Two-color LED
编程
40+ intuitive, 2 letter ASCII commands.
材料
Aluminum
惯性
0.015 kg.m2
孔径
25.7 mm
重量
0.4 kg
电源要求
24 VDC, 8 W
电缆长度
3 m
计算机接口
USB
控制器尺寸
93.2 x 53 x 23 mm
MTBF
10,000 h (25% load, 30% Duty cycle)
RoHS
Compliant
