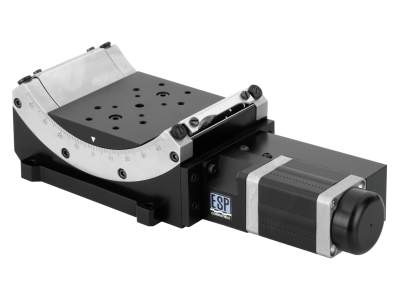

NEWPORT 优铂特 BGS80PP 高精度步进电机电动测角仪
电动测角仪，行程范围为 ±45°，微步驱动，BGS80
BGS80PP不配备编码器，通过命令的步数或者微步数获得位置。步进电机的高输出扭矩，与大量的性能测试相结合，确保了只要不超过建议的负载和扭矩情况下的位置精度。BGS80PP具有非常高的运动灵敏度，在指令的微步距和位移台的实际运动之间具有良好的线性。BG系列测角仪支架在平台上方的横轴上旋转。与完整的360度旋转位移台相比，它们为旋转部件提供了最大的自由通道，并且允许构造非常紧凑的多轴旋转组件。 BG支架的设计使得两个相邻尺寸支架（例如BGS50和BGS80）的正交安装提供了两个在空间中大约同一点相交的垂直旋转轴。在组件下方安装旋转位移台增加了通过同一点的第三个正交旋转轴。通过精密研磨、硬化的蜗轮蜗杆驱动装置保证精确的旋转。单列滚珠轴承和精密研磨工具钢座圈能够确保具有最小的摇摆和偏心率的平稳旋转。一个原点开关，方便地位于行程中心，有助于将平台返回到水平位置。
有关位移台到控制器的兼容性，请电机此处：位移台兼容性矩阵
直接安装接口
BG测角仪的设计使其可以将两个相邻尺寸的模型直接相互正交安装（例如BGS80和BGM120）以围绕空间中的同一点旋转。 直接安装功能可节省设置时间，设计时间和转接板成本。 对于其他旋转轴，可以将旋转台安装在组件下方或顶部BG平台上。 该视频演示了带有两个BG测角仪和两个旋转台的开放式多轴尖端，倾斜和旋转组件。
开放式旋转平台
BGS 系列倾斜台通过机械限位开关提供高达 ±45° 的横向轴旋转量。平台的设计在于使您尽可能自由存取旋转平台，从而简化堆叠和安装过程。
精密蜗轮传动
通过精密磨光、硬齿面蜗轮传动确保精确的旋转。除了非反向驱动，蜗轮传动的优点还包括更高的 MIM、重复性和总体精度。
滚珠轴承与工具钢套圈
单排滚珠轴承和精密研磨的硬化工具钢套圈可确保摆动和偏心率最小的平滑旋转。这可以实现更高的载重能力、刚性和稳定性。
步进电机版本
PP 和 BPP 迷你步进驱动器版本适用于需要更高速度的应用。对于更高转矩的应用和真空应用，建议使用 PE 和 BPE 整步驱动版本。
参数
角度范围
-45 to +45°
中心负载能力
60 N
最小位移增量
0.20 mdeg
最大速度
20°/s
最大扭矩
1 Nm
摆动，典型值
±100 µrad
精度，典型值
±30 mdeg
单向重复精度（典型值）
±0.5 mdeg
双向重复精度（典型值）
±2.5 mdeg
横向顺应性
20 µrad/Nm
原点
Optical, centered
