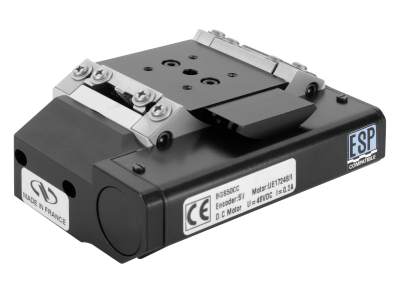

NEWPORT 优铂特 BGS50CC 高精度直流电机电动测角仪
电动测角仪，行程范围为 ±30°，直流电机驱动，BGS50
BGS50CC使用一个带有安装电机的旋转编码器、减速齿轮和皮带驱动器的微型直流伺服电机，从而实现电机折叠。 实现了非常小巧轻便的封装，从而提供了非常高分辨率的输出和极好的最小增量运动能力。但是，由于减速齿轮和皮带驱动系统中存在一些反冲和滞后，因此可逆性作出一定妥协。BG系列测角仪支架在平台上方的横轴上旋转。与完整的360度旋转位移台相比，它们为旋转部件提供了最大的自由通道，并且允许构造非常紧凑的多轴旋转组件。 BG支架的设计使得两个相邻尺寸支架（例如BGS50和BGS80）的正交安装提供了两个在空间中大约同一点相交的垂直旋转轴。在组件下方安装旋转位移台增加了通过同一点的第三个正交旋转轴。通过精密研磨、硬化的蜗轮蜗杆驱动装置保证精确的旋转。单列滚珠轴承和精密研磨工具钢座圈能够确保具有最小的摇摆和偏心率的平稳旋转。一个原点开关，方便地位于行程中心，有助于将平台返回到水平位置。
有关位移台到控制器的兼容性，请电机此处：位移台兼容性矩阵
直接安装接口
BG测角仪的设计使其可以将两个相邻尺寸的模型直接相互正交安装（例如BGS80和BGM120）以围绕空间中的同一点旋转。 直接安装功能可节省设置时间，设计时间和转接板成本。 对于其他旋转轴，可以将旋转台安装在组件下方或顶部BG平台上。 该视频演示了带有两个BG测角仪和两个旋转台的开放式多轴尖端，倾斜和旋转组件。
开放式旋转平台
BGS 系列倾斜台通过机械限位开关提供高达 ±45° 的横向轴旋转量。平台的设计在于使您尽可能自由存取旋转平台，从而简化堆叠和安装过程。
精密蜗轮传动
通过精密磨光、硬齿面蜗轮传动确保精确的旋转。除了非反向驱动，蜗轮传动的优点还包括更高的 MIM、重复性和总体精度。
滚珠轴承与工具钢套圈
单排滚珠轴承和精密研磨的硬化工具钢套圈可确保摆动和偏心率最小的平滑旋转。这可以实现更高的载重能力、刚性和稳定性。
高性能直流电机和编码器版本
直流电机版本中具有 BG 吊架，从而实现更高的转矩和可重复性。所有编码器都配有用于精确制导的索引脉冲。BGS50CC 使用安装在紧凑、轻质封装中的微型直流伺服电机。所有其他型号都装有高分辨率、蜗杆安装的旋转编码器，可避开大多数传动系统误差，从而提高双向重复精度。BGM 型号将高转矩直流电机与内置转速计配合使用，从而提供卓越的速度稳定性。
参数
角度范围
-30 to +30°
中心负载能力
20 N
最小位移增量
0.50 mdeg
最大速度
10°/s
最大扭矩
0.5 Nm
摆动，典型值
±100 µrad
精度，典型值
±25 mdeg
单向重复精度（典型值）
±0.5 mdeg
双向重复精度（典型值）
±6.5 mdeg
横向顺应性
100 µrad/Nm
原点
Optical, centered
原点重复精度
±2.5 mdeg
反馈
Motor mounted rotary encoder, 2,048 cts/rev
编码器分辨率
0.0000698°
限位开关
Mechanical, at ± 30°
连接器
DB25 - Male
电缆长度
3 m
平台尺寸
50 x 50 mm
旋转轴高度
20 mm
重量
0.8 kg
螺纹类型
8-32
MTBF
20,000 h (25% load, 10% duty cycle)
顺应性
RoHS 3, CE
