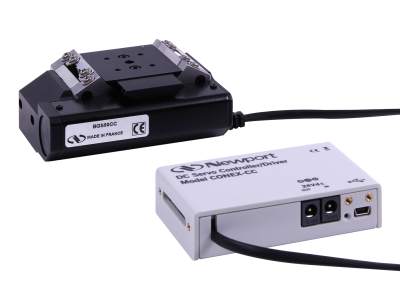

NEWPORT 优铂特 CONEX-BGS50CC 带有 CONEX-CC 控制器的直流伺服测角仪
电动测角仪，集成有 CONEX-CC 控制器的BGS50CC
CONEX-BGS50CC是集成了CONEX-CC控制器的电动测角支架。它具有一个便于检修的位于安装平台上方的旋转轴，并且允许构建非常紧凑的多轴旋转组件。它使用一个带有安装电机的旋转编码器、减速齿轮和皮带驱动器的微型直流伺服电机，以实现电机折叠。
CONEX™控制器带有一根USB 电缆和一个用于菊式链模块的CONEX-PS-CB。 电源需单独订购。 对于OEM应用，提供了用于固定USB和电源线的可选固定器。
参数
位移台类型
Goniometer
角度范围
-30 to 30°
中心负载能力
20 N
驱动方式
DC servo
最大速度
10°/s
最小位移增量
0.50 mdeg
绝对精度（典型值）
±25 mdeg
单向重复精度，典型值
±0.5 mdeg
双向重复精度，典型值
±6.5 mdeg
横向顺应性
100 µrad/Nm
摆动，典型值
±100 µrad
旋转轴高度
20 mm
驱动机制
Ground worm gear
螺纹类型
1/4-20
限位开关
Mechanical, at ±30°
顺应性
RoHS 3, CE
原点重复精度
±2.5 mdeg
反馈
Motor mounted rotary encoder, 2,048 cts/rev
编码器分辨率
0.0698 mdeg
轴承
Ball bearings
控制回路
Floating point digital PID loop with velocity and friction feedforward, 2 kHz servo rate
重量
0.8 kg
电缆长度
3 m
计算机接口
USB
MTBF
20,000 h (25% load, 10% duty cycle)
