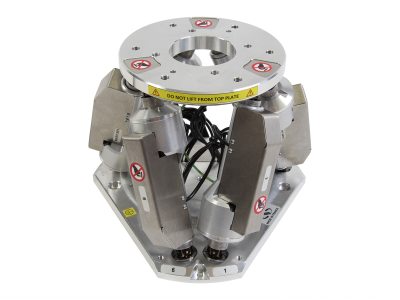

NEWPORT 优铂特 HXP50-MECA 六足位移台
六角，高精度，125毫米直径平台，5kg负载，M6
HXP50-MECA六脚架是一种并联运动装置，能够提供六个自由度：X、Y、Z、俯仰、翻滚和偏航。HXP50具有5kg的中心负载能力，对于需要在多达六个独立轴中具有重复性和精度的复杂运动应用是有效的解决方案。通常来说，六角架是难以实现的价格昂贵且复杂设备。相反地，HXP50-MECA不仅价格合理，而且非常易于使用和重新配置。通过使用Newport的免费HexaViz仿真软件来确定HXP50-MECA是否适合您的应用。HXP50-MECA与我们的HXP50-ELEC-D控制器是兼容的。
参数
类型 High Precision 尺寸 Ø200 x 151 mm 平台直径 125 mm 中心负载能力 50 N 行程范围 X、Y、Z ±17, ±15, ±7 mm 行程范围 ΘX、ΘY、ΘZ ±9, ±8.5, ±18 ° 最小位移增量 X、Y、Z 0.10, 0.10, 0.05 µm 最小位移增量 ΘX、ΘY、ΘZ 0.05, 0.05, 0.10 mdeg 单向重复精度 X、Y、Z - 典型值 ±0.10, ±0.10, ±0.05 µm 单向重复精度 ΘX, ΘY, ΘZ - 典型值 ±0.05, ±0.05, ±0.10 mdeg 最大速度 X、Y、Z 14, 12, 5 mm/s 最大速度（ΘX、ΘY、ΘZ） 6, 6, 15 °/s 刚度（X、Y、Z） 2, 2, 25 N/µm
双向重复精度（X、Y、Z），典型值 ±0.60, ±0.60, ±0.30 µm
双向重复精度（ΘX, ΘY, ΘZ），典型值 ±0.30, ±0.30, ±0.60 mdeg 连接器 DB25 Male (6) and DB15 Male (6) 电缆长度 3 m 电机 DC Servo 原点 Optical, close to lower limit 原点重复精度 X,Y,Z: ±5.0, ±5.0, ±2.5 µm
U,V,W: ±2.5, ±2.5, ±5.0 mdeg 轴数 6 重量 2.2 kg 螺纹类型 M6 MTBF 5,000 h (25% load, 10% duty cycle) 顺应性 RoHS 3, CE
