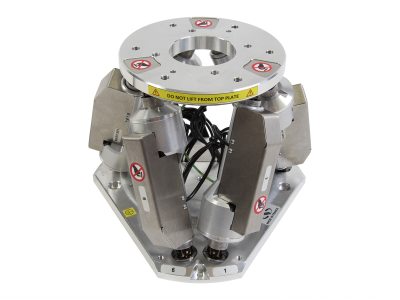

NEWPORT   优铂特   HXP50HA-MECA   六足位移台

品牌: NEWPORT优铂特
型号: HXP50HA-MECA
产品详情

NEWPORT   优铂特   HXP50HA-MECA   六足位移台


六角,高精度,125毫米直径平台,5 kg 载重能力,M6




HXP50HA-MECA 6轴六脚架是一种并联运动装置,能够提供六个自由度:X、Y、Z、俯仰、翻滚和偏航。HXP100HA具有5kg的中心负载能力,对于需要在多达六个独立轴中要求高负载能力和保证精度的复杂运动应用是有效的解决方案。通常来说,六角架是难以实现的价格昂贵且复杂设备。相反地,HXP50HA-MECA不仅价格合理,而且非常易于使用和重新配置。通过使用Newport的免费HexaViz仿真软件 来确定HXP50HA-MECA是否适合您的应用。HXP50HA-MECA与我们的HXP50HA-ELEC-D控制器是兼容的。


参数

  • 类型
    High Accuracy
  • 尺寸
    Ø200 x 151 mm
  • 平台直径
    125 mm
  • 中心负载能力
    50 N
  • 行程范围 X、Y、Z
    ±17, ±15, ±7 mm
  • 行程范围 ΘX、ΘY、ΘZ
    ±9, ±8.5, ±18 °
  • 最小位移增量 X、Y、Z
    0.10, 0.10, 0.05 µm
  • 最小位移增量 ΘX、ΘY、ΘZ
    0.05, 0.05, 0.10 mdeg
  • 单向重复精度 X、Y、Z - 典型值
    ±0.10, ±0.10, ±0.05 µm
  • 单向重复精度 X、Y、Z - 保证值
    ±0.15, ±0.15, ±0.075 µm
  • 单向重复精度 ΘX, ΘY, ΘZ - 典型值
    ±0.05, ±0.05, ±0.10 mdeg
  • 最大速度 X、Y、Z
    14, 12, 5 mm/s
  • 最大速度(ΘX、ΘY、ΘZ
    6, 6, 15 °/s
  • 绝对精度 XYZ,保证值
    ±5.0, ±5.0, ±2.5 µm
  • 偏摆 X、Y、Z,保证值
    ±50, ±50, ±25 µrad
  • 俯仰 X、Y、Z,保证值
    ±50, ±50, ±25 µrad
  • 刚度(X、Y、Z)
    2, 2, 25 N/µm
  • 双向重复精度(X、Y、Z),典型值
    ±0.60, ±0.60 , ±0.30 µm
  • 双向重复精度(ΘX, ΘY, ΘZ),典型值
    ±0.30, ±0.30, ±0.60 mdeg
  • 双向重复精度 X、Y、Z - 保证值
    ±1.50 , ±1.50, ±1.25 µm
  • 连接器
    DB25 Male (6) and DB15 Male (6)
  • 电缆长度
    3 m
  • 电机
    DC Servo
  • 原点
    Optical, close to lower limit
  • 原点重复精度
    X,Y,Z: ±5.0, ±5.0, ±2.5 µm
    U,V,W: ±2.5, ±2.5, ±5.0 mdeg
  • 轴数
    6
  • 重量
    2.2 kg
  • 螺纹类型
    M6
  • MTBF
    5,000 h (25% load, 10% duty cycle)
  • 顺应性
    RoHS 3, CE
