NEWPORT   优铂特    AJS100-1    AJS 高精度调节螺钉

品牌: NEWPORT优铂特
型号: AJS100-1
产品详情

NEWPORT   优铂特    AJS100-1    AJS 高精度调节螺钉

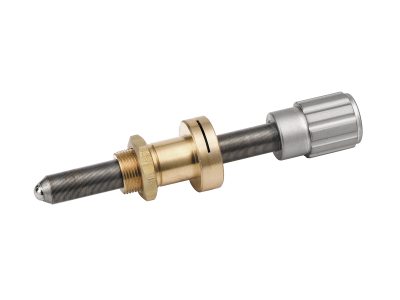

调节螺丝,100 TPI,25.4 mm行程,小旋钮,侧锁




AJS100-1调节螺丝具有精密的轧制螺纹,与标准千分尺相比,调节异常平滑,灵敏度更高。AJS100-1带有小的调节旋钮,可提供1英寸(25.4mm)的精密行程,非常适合与Newport光学调整架,平台和大多数与微米兼容的组件一起使用。由于具有亚微米灵敏度,它们是不需要位置读数的千分尺的一种经济高效的选择。高精度的100 TPI轧制不锈钢螺纹与筒夹和专有润滑剂配合使用,可实现无摩擦运动。直径为0.375英寸(9.5毫米)的标准筒夹带有螺母,可安装到光学调整架和平台上。侧面的锁紧螺钉可防止调节螺钉转动。本产品也有相应的10件装经济型套件AJS100-1-PK .

针对每个应用场景的 TPI

TPI 代表每英寸螺纹数,Newport 的 AJS 螺钉有 5 种不同的螺距,以满足每种应用的灵敏度要求。更高的 TPI 提供了更短的螺距,对调节螺钉的 1° 旋转具有更高的灵敏度。高精度 254、170、127、100 或 20 TPI的轧制不锈钢螺纹与筒夹和专用润滑剂配合使用,实现无摩擦运动。

已获专利的无影响锁定功能

我们已获专利的螺距锁通过简单地拧紧定位螺丝来确保调节螺丝不会转动。锁定或松开螺距锁(现在是标准的)不会影响螺钉位置。带旋钮的版本在侧面有锁紧螺丝,而六角版本的锁紧螺丝位于紧靠驱动螺钉的端部。单个扳手可用于调节和锁定。非锁定,12.7 mm 行程版本也可用于光学调节架中。

更快的对准时间

高 TPI 调节器具有明显的灵敏度和校准时间优势。该图显示了使用具有 80、100、127 和 170 TPI 的调节螺钉的 Ultima 反射镜调整架校准时间测试的结果。

适合调整架和位移台的尺寸

Newport 的 AJS 调节螺钉具有 9.5 mm 工业标准安装柄,允许它们适用于大多数可使用测微头的光学安装座和线性位移台。

可选的调节旋钮

AJS 调节螺钉提供有旋钮或六角调节。KD.37 KD.75不锈钢旋钮可作为配件用于六角调节版本。旋钮具有一个集成的5/64英寸(2-mm)的六角螺纹,可增加调节灵敏度。


参数

  • 行程范围
    25.4 mm
  • 调节螺纹
    1/4-100
  • 驱动方式
    Knob
  • 轴向负载
    90 N
  • 锁定
    Side Lock
  • 端部类型
    Ball
  • 灵敏度
    0.71 µm
