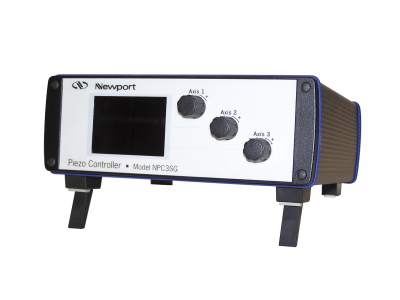

NEWPORT 优铂特 NPC3 3 通道压电叠堆控制器
压电放大器，3 通道，开环位置控制
PC3是3通道压电放大器，用于精确控制所有Newport的纳米定位产品和其他低压PZT。这些低噪声压电放大器针对可用性和多功能性进行了优化，可以在-20 VDC至130 VDC的电压范围内为每个通道提供40 mA的恒定电流。NPC3型只能在开环下运行，不能读取应变片的反馈。
此NPC可用于所有的纳米定位产品，但以-SG或-D结尾的产品除外。
动态开环操作

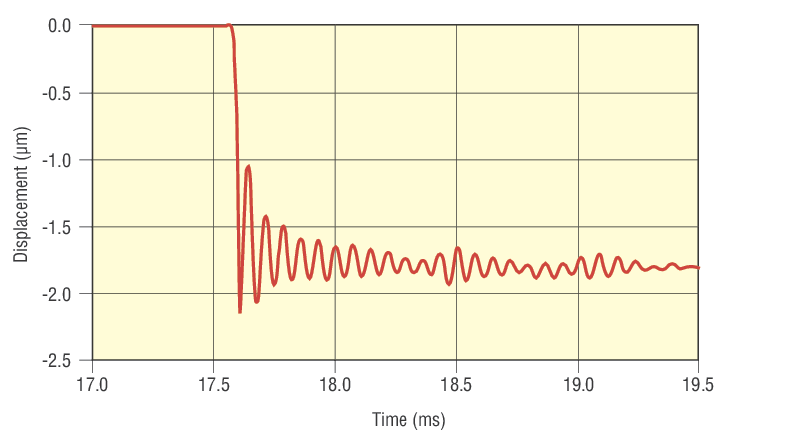

在开环情况下，压电促动器可以在大约第一谐振频率对应周期的三分之一时间内达到其标称位移。我们所有设备的谐振频率均适用于不同载荷，请参见各产品页面上的规格参数。对于其间的载荷，可以假设载荷和谐振频率之间存在线性关系。例如：载荷为 105 g 时，纳米定位线性位移台 NPXYZ100 在 z 轴方向上的谐振频率为 250 Hz。可在 1.3 ms 内达到其标称位移。当尖锐的电脉冲激发响应时，各级谐振频率将受激，导致阻尼振荡，位置过冲。因此，较短的电脉冲可能导致较大的超高程，但不会缩短上升时间。
开环边界条件

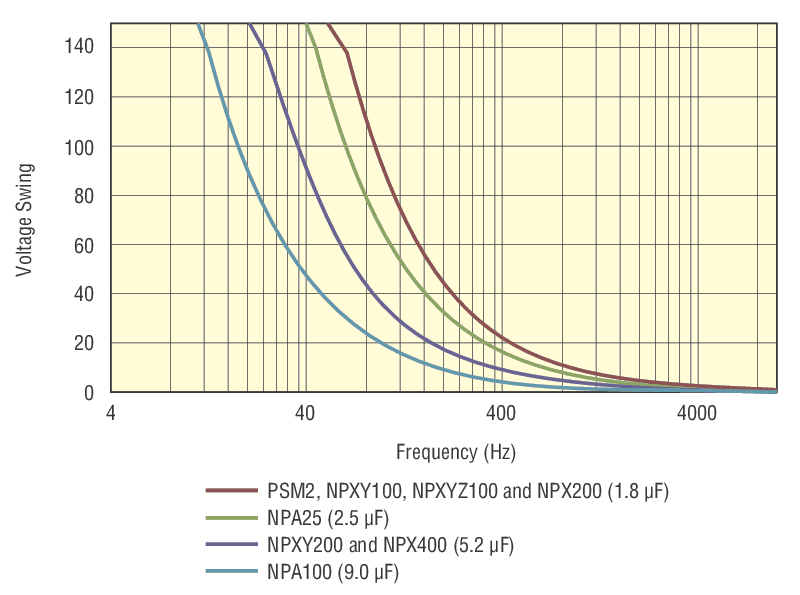

快速开环操作的另一个边界是由压电放大器提供的电流。图中显示可由 NPC3 和 NPC3SG 放大器提供的最大正弦频率，即表示压电换能器电容和电压幅度对应关系的函数。对于其他型号，请参见用户手册以获取驱动频率曲线。
传感器前置放大器和 SIC
所有具有应变计反馈的 Newport 纳米定位设备都带有传感器识别芯片 (SIC) 和经过校准的前置放大器。前置放大器安置在设备内部或置于电缆上的小盒中。该前置放大器保证了高传感器信号的均匀性。与仅在放大器内部进行前置放大的其它设计相比，这种前置放大器的位置精度明显更高。但经过校准的前置放大器优点更多。在必须更换促动器的情况下，只要促动器类型相同，就不需要重新调整电子器件。SIC 包含所有相关信息，包括型号、行程范围等，并确保无缝集成和操作。
手动控制模式
在手动控制中，可以使用前面板上的 30 档编码器旋钮分别为每个通道设置输出电压/位置。旋转旋钮，在开环和闭环之间切换。最后一个设置保存在内存中，并在重新启动后加载。
模拟控制模式
模拟控制：在模拟控制中，输出电压/位置由施加到调制输入 (0V-10V) 的模拟信号控制。在开环控制中，0 V 对应 -20V 输出电压，10V 对应 130 V 输出电压。在闭环控制中，0 V 对应于零位移，10 V 对应于最大标称闭环位移。模拟控制和手动控制可同时使用并可叠加。
