NEWPORT 优铂特 P200-At28 Performa-i六角驱动反射镜调整架
反射镜调整架，薄光学元件，0.5英寸，80 TPI， 2 个锁定内六角扳手

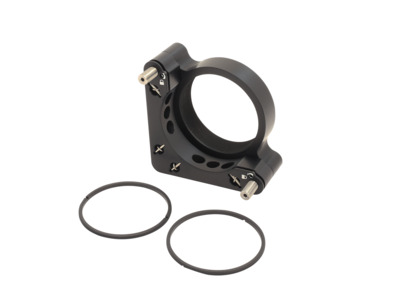

P200-At28 是专为薄型 2 英寸光学元件设计的运动光学安装座。该安装座采用全螺纹设计，可安装透镜套管或其他具有 2.035-40 (SM2) 螺纹的物品。使用两个螺纹扣环来固定厚度为 9.2 毫米或更小的光学元件。 该安装座具有标准特性，例如 1.5 英寸。 光轴高度、两个 80-TPI 六角键锁定致动器和极薄的 38.5 毫米标称轮廓。 P200-At28 设计了用于 #8 或 M4 螺钉的中心间隙孔。
Performa-i工业调整架特征
超薄，厚度小于一英尺，节省空间。Newport专利的螺纹锁，可实现更好的长期稳定性。类型III，硬质阳极氧化表面，用于增强球形调节器的耐磨性。
用于薄光学元件的螺纹孔径调整架
P100-At28和P100-At38调整架设计用于固定带螺纹固定器的薄光学元件和透镜。它们不仅包含带螺纹的固定环，还包含保护性的Delrin垫片，用来防止在固定时刮擦光学元件的涂层或者表面。真空拾取工具和转动扳手使得安装和拆卸光学元件变得容易。
带锁定功能的内六角螺丝
Performa-i 系列工业调整架配备带锁定功能的内六角螺丝，以节省空间并防止意外调整。调整架主体里内置一个挠性锁，并在螺钉上施加一个切向力以防止旋转。使用来自调整架同一侧的单个工具完成调整和锁定动作。
动态设计所保证的稳定性
这些调整架的设计遵循运动学原理，以确保最高的稳定性和精度。 使用“圆锥”，“ V”和“平面”结构，每个自由度仅被约束一次。
参数
机制
Kinematic
光学元件直径
50.8 mm
致动器数量
2
促动器锁
Yes
调节螺纹
80 TPI
调节
θx, θy
灵敏度
3.0 arc sec
角度范围
±3 °
光学元件装载
Front or Rear
材料
Anodized Aluminum
驱动方式
Allen-Key, locking
压圈
LT20-RR (2 included)
压圈螺纹
2.035-40
螺纹类型
8-32 (M4) CLR
光轴高度
38.1 mm
镜片厚度
9.2 mm
特征
Threaded Aperture
