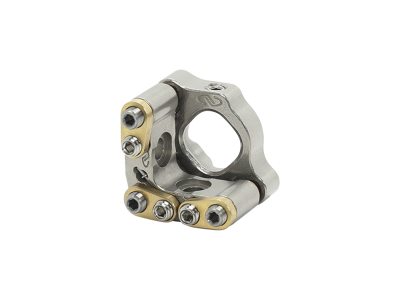

NEWPORT 优铂特 ST05-F3H Suprema® ZeroDrift™ 热补偿反射镜调整架
反射镜调整架，ZeroDrift，直径0.5英寸，三个100 TPI内六角扳手
Suprema®ST05-F3H是一款采用ZeroDrift™技术制成的热补偿光学调整架。由于可以通过热膨胀补偿来控制热变形，因此光学调整架的热变形能够显著降低。这项正在申请专利的创新被称为ZeroDrift™技术。这款调整架可夹持直径1/2英寸的光学元件，包含用于锁定安装位置的定位销孔，并且是前向装载的。它有两个100-TPI六角扳手调节器。
什么是热漂移补偿？
因为光学调整架的热变形可以表征，并且这些变形可以通过热膨胀补偿来控制，所以光学调整架的热变形几乎可以消除。这项正在申请专利的创新称为 ZeroDrift™ 技术。
ZeroDrift™ 技术可以降低多少漂移？
我们的测试显示，ZeroDrift™ 技术将不锈钢反射镜调整架的热漂移降低了85%。图表显示了6 µrad的热漂移和1 µrad的热漂移。
减少的安装应力
ZeroDrift技术已经与我们的低波前畸变（LWD）定位器相结合，以一种不会引起光学畸变的方式固定反射镜。它使用轴向三点安装方法，以紧凑的平面度公差轻柔但紧固地固定光学元件。
锁定的促动器
顶部左侧：杠杆锁。顶部右侧：防松螺母锁。底部：内置在调节器衬套中的挠曲锁。
为了长期稳定性，Suprema ® ZeroDrift™反射镜调整架具有可锁定的调节螺钉。SS100T所用的锁紧螺母，在调节螺钉上施加轴向力，将反射镜调整架的对准锁定在适当位置，并且可以用手拧紧。ST05型号所用的杠杆锁，以及SU100TW所用的带有AJS衬套的挠性锁，对螺钉施加切向力以防止旋转。这些型号的调整和锁定动作是从调整架的同一侧使用单个工具完成的。
参数
机制
Kinematic
光学元件直径
12.7 mm
致动器数量
3
促动器驱动
Hex Key
促动器锁
Yes
调节螺纹
100 TPI
调节
z, θx, θy
灵敏度
3.8 arc sec
