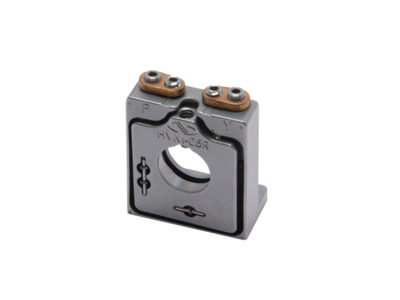

NEWPORT 优铂特 HVM-05r 工业级顶部调节式调整架
反射镜调整架，工业，垂直驱动，后部装载，0.5 英寸， 2个锁定内六角扳手
HVM-05r垂直驱动工业光学调整架与其同类产品中的任何光学调整架都不同。它的主体完全是由不锈钢制成的，使其非常稳定且紧凑。它的厚度仅为0.31英寸（8毫米）。HVM-05i设计用于固定0.5英寸光学元件，并且从背面装载。它通过两个从顶部接近的1/16英寸（1.5毫米）内六角80-TPI螺钉进行调节。每个调节器都标记有它的运动轴； P表示俯仰（仰角），Y表示偏航（方位角）。HVM-05r设计用于OEM应用，可以通过位于调整架背面的的三个通孔中的任何一个或者全部三个进行安装，并且在底座上具有额外的用于固定安装位置的1/16英寸定位销孔。
将您的手远离危害
顶部调节调整架的调节螺丝位于光学元件固定位置的上方，因此您的双手就不必进入光束路径区域。
紧凑的结构
顶部调节反射镜调整架通常具有比传统调整架更薄的轮廓和更小的占用空间。 因此，它们通常更容易安装在狭窄或者受限的空间中，这些情况传统调整架可能不适合。由于其超薄的轮廓和可使用促动器，顶部调节反射镜调整架非常适合用于激光腔、OEM、以及工业应用。
带锁定功能的内六角螺丝
所有Newport工业顶部调节调整架均具有锁定内六角调节器，以节省空间并防止意外调节。在它们之中，所有铝制调整架都在调整架主体中内置了挠性锁，而不锈钢调整架则具有杠杆锁。两种类型的锁都对螺钉施加切向力以防止旋转。调整和锁定动作是从调整架的同一侧使用单个工具完成的。
定位销孔
这些调整架的特征是，在调整架底部（基座）上具有定位销孔（红色图示），以使得通过定位销钉实现位置和方向的锁定，从而实现可重复的系统集成并防止计时效应。（注意：调整架不配备定位销。）这在OEM应用中特别有用。
后向装载设计将光学元件表面保持在恒定的位置
HVM-05r，HVM-S1r后向装载调整架和HVM-1t，HVM-S1t，HVM-2t螺纹孔径调整架均具有后装式设计，以确保无论其厚度如何，光学元件的前表面都位于同一安装位置。相比之下，前装式调整架将薄的光学元件嵌入到调整架中，从而限制了它的反射的通光孔径。
参数
机制
Kinematic
光学元件直径
12.7 mm
致动器数量
2
促动器锁
Yes
调节螺纹
80 TPI
调节
θx, θy
灵敏度
5.8 arc sec
角度范围
±2.5°
光学元件装载
Rear
材料
Stainless Steel
驱动方式
Allen-Key, locking
螺纹类型
8-32 (M4) CLR
光轴高度
15.9 mm
