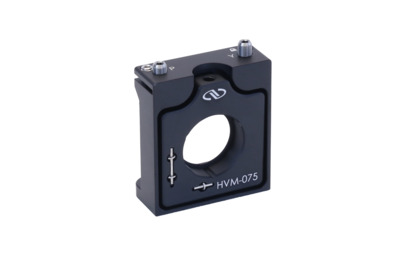

The HVM075i is an Industrial Vertical Drive Kinematic Optical Mount specifically made for 0.75 inch optics. It has a compact, stable design for easy top adjustment away from the beam path. Optics can be front-loaded, and secured with a set screw to ensure the back face of the optic is always in the same location regardless of its thickness. The mount has standard features such as a 0.75 in. optical axis height, 100 TPI locking actuators, and can fit 4mm – 9.53mm thick optics. The HVM-075i is designed with several mounting options including #8 (M4) clearance holes for simple mounting via cap screws.

将您的手远离危害

顶部调节调整架的调节螺丝位于光学元件固定位置的上方，因此您的双手就不必进入光束路径区域。

紧凑的结构

顶部调节反射镜调整架通常具有比传统调整架更薄的轮廓和更小的占用空间。 因此，它们通常更容易安装在狭窄或者受限的空间中，这些情况传统调整架可能不适合。由于其超薄的轮廓和可使用促动器，顶部调节反射镜调整架非常适合用于激光腔、OEM、以及工业应用。

带锁定功能的内六角螺丝

左：杠杆锁。右：内置在调整架主体中的挠曲锁。

所有Newport工业顶部调节调整架均具有锁定内六角调节器，以节省空间并防止意外调节。在它们之中，所有铝制调整架都在调整架主体中内置了挠性锁，而不锈钢调整架则具有杠杆锁。两种类型的锁都对螺钉施加切向力以防止旋转。调整和锁定动作是从调整架的同一侧使用单个工具完成的。

定位销孔

这些调整架的特征是，在调整架底部（基座）上具有定位销孔（红色图示），以使得通过定位销钉实现位置和方向的锁定，从而实现可重复的系统集成并防止计时效应。（注意：调整架不配备定位销。）这在OEM应用中特别有用。
