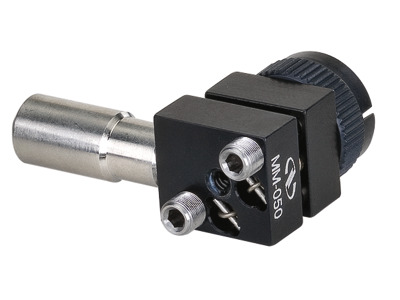

NEWPORT 优铂特 MM-050-HEX 六角驱动微型平台反射镜调整架
平台光学调整架，12.7 mm，±11°六角调节，4-40
MM-050-HEX微型平台光学调整架为1/2英寸（12.7 mm）直径的反射镜提供了稳定的安装平台。它使用两个100-TPI螺纹的内六角调节，量程为±11°。MM-050包括一个用于1/2英寸反射镜的适配器和一个0.31英寸直径的安装接杆，该接杆的一端具有4-40的螺纹孔，而另一端具有8-32的螺纹孔。
水平或者垂直安装
MM系列和P100-P系列均在背板上有两个螺纹安装孔，因此可以使用中心的螺纹孔安装在接杆上，作为水平的倾斜/俯仰平台，或者使用侧面的螺纹孔安装在接杆上，作为垂直平台。 br /> U50 ULTIMA平台调整架也可以使用适配器 UPA-PA.5 ，已包含在U50-P和U50- P1型号中。
带锁定功能的内六角调节
内六角调节螺钉用于微型平台调整架，以节省空间并防止意外调节。为了长期稳定性，U50-PL和U50-PL1在调整架中内置了一个挠曲锁，对螺丝施加切向力以防止旋转。
专用反射镜适配器
Newport的平台调整架配有一组杯状反射镜适配器。杯状反射镜适配器与ULTIMA系列和P100-P微型平台调整架兼容。它们通过平台中心的1/4英寸孔连接到平台调整架表面，并且通过侧面的一个定位螺钉将其锁定到位。水平适配器连接到光学调整架上的安装孔，提供了一种将ULTIMA平台调整架转换为安装在接杆上的用于安装棱镜、立方分光镜或者其他组件的水平平台的机制。
参数
机制
Kinematic
光学元件直径
12.7 mm
平台尺寸
12.7 x 12.7 mm
致动器数量
2
促动器锁
No
调节螺纹
100 TPI
调节
θx, θy
灵敏度
23.9 arc sec
角度范围
±11°
材料
Anodized Aluminum
驱动方式
Allen-Key, non-locking
平台螺纹
4-40 THD
安装孔
4-40 THD
