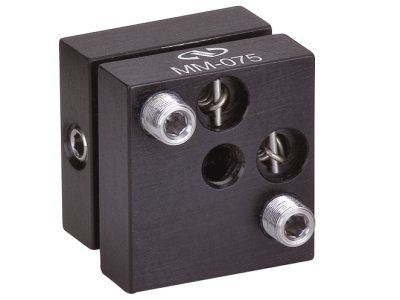

NEWPORT 优铂特 MM-075-HEX-M 六角驱动微型平台反射镜调整架
平台光学调整架，19.05 x 19.05 mm，±7°调节，M4
MM-075-HEX-M微型公制平台光学调整架为19.1 mm直径的反射镜提供了稳定的安装平台。MM-075-HEX可以通过使用背板上的M4螺纹孔以接杆安装的方式作为水平的倾斜/俯仰平台。它使用两个100-TPI螺纹的内六角调节，量程为±7°。 UPA.5，UPA.75，UPA1和UPA2光学适配器提供了一种方便且稳定的方法，可将直径12.7至50.8 mm的反射镜固定在M-MM-075-HEX平台调整架上。光学元件和适配器可轻松拆卸和更换，并且只需较少的重新对准。
水平或者垂直安装
MM系列和P100-P系列均在背板上有两个螺纹安装孔，因此可以使用中心的螺纹孔安装在接杆上，作为水平的倾斜/俯仰平台，或者使用侧面的螺纹孔安装在接杆上，作为垂直平台。 br /> U50 ULTIMA平台调整架也可以使用适配器 UPA-PA.5 ，已包含在U50-P和U50- P1型号中。
带锁定功能的内六角调节
内六角调节螺钉用于微型平台调整架，以节省空间并防止意外调节。为了长期稳定性，U50-PL和U50-PL1在调整架中内置了一个挠曲锁，对螺丝施加切向力以防止旋转。
专用反射镜适配器
Newport的平台调整架配有一组杯状反射镜适配器。杯状反射镜适配器与ULTIMA系列和P100-P微型平台调整架兼容。它们通过平台中心的1/4英寸孔连接到平台调整架表面，并且通过侧面的一个定位螺钉将其锁定到位。水平适配器连接到光学调整架上的安装孔，提供了一种将ULTIMA平台调整架转换为安装在接杆上的用于安装棱镜、立方分光镜或者其他组件的水平平台的机制。
参数
机制
Kinematic
平台尺寸
19.1 x 19.1 mm
致动器数量
2
促动器锁
No
调节螺纹
100 TPI
调节
θx, θy
灵敏度
15.2 arc sec
角度范围
±7°
材料
Anodized Aluminum
驱动方式
Allen-Key, non-locking
平台螺纹
1/4-20 (M6) CLR
安装孔
M4 THD
