NEWPORT   优铂特    8885-UHV     超高真空Picomotor光学调整架

品牌: NEWPORT优铂特
型号: 8885-UHV
产品详情

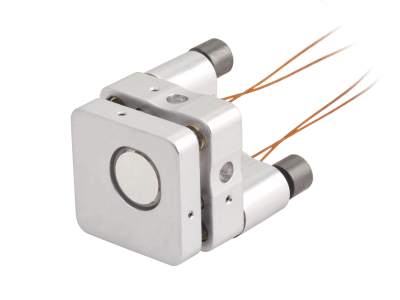

NEWPORT   优铂特    8885-UHV     超高真空Picomotor光学调整架


压电反射镜调整架,小型,中心调整架,直径 0.5 英寸,UHV



源自标准的8855 Picomotor驱动的小型中心调整架,直径为0.5英寸,New Focus很高兴推出超高真空版本。通过使用两个具有超高真空环境(UHV)额定值的Picomotor促动器,它可以对倾斜和俯仰轴进行远程调节,并在直径为0.5英寸(12.7毫米)的调整架上仅增加了0.5英寸的深度。8885-UHV设计用于低至10-9 Torr基本压力的超高真空应用,这消除了虚拟泄漏并使用了具有低除气性能的材料。该产品在85°C下历时3小时的脱气速率小于挥发性物质的5 ppm。使用新实施的Kapton引线,该单元的设计优势在包括真空紫外线(VUV)和极紫外线(EUV)应用的环境中至关重要。这种品脱大小的调整架与您已经拥有的接杆,基座和安装座完全兼容。UHV Picomotor反射镜调整架配有2种不同类型的电缆:1. 短Kapton电缆直接连接在反射镜调整架上;2. 可以在真空外使用的2.1m长RJ11电缆。

中心安装版本

中心安装版本提供低失真轴向夹紧技术,最大限度地减少安装引起的波前畸变。

易于使用,灵活的 Picomotor 控制器

我们的开环 Picomotor 控制器和驱动器是模块化的。您可以将最多 31 个驱动器串联在一起,每个驱动器有四个通道,因此您可以拥有多达 124 个标准 Picomotor 促动器的网络。控制器系统有两种接口选项:手持控制面板或者计算机,两种选项均可即插即用。您还可以选择使用我们的 TTL/模拟 Picomotor 驱动器。

专利 Picomotor 设计的工作原理

Picomotor 促动器依靠动摩擦与静摩擦之间的基本差异。魔术师的“桌布戏法”就是这样一个例子:其中,快速拉动桌布(低动摩擦)会使餐具留在桌子上,而慢速拉动(高静摩擦)会将餐具从桌子上拉下来并造成一团糟!我们的 Picomotor 促动器采用与螺纹钳口相同的原理,类似于对开螺母的两半,夹在 80 螺距的精密螺钉周围。一个钳口连接到压电换能器的一端,另一个钳口连接到换能器的另一端。施加到压电模块上的缓慢电信号会缓慢地改变压电模块的长度,导致两个钳口沿相反方向滑动。这种缓慢的滑动使螺钉转动(静摩擦)。在换能器运动结束时,一个快速电信号快速地将钳口返回到起始位置。由于螺钉的惯性和低动摩擦,它将在其原位置保持不动。只需反转快慢信号的顺序即可反转旋转方向。

0.7 µrad 角分辨率

我们 Picomotor 促动器可提供 0.7 µrad 角分辨率,使得您的光学元件可进行非常小的、可控的位移。Picomotor 促动器提供了使用集成旋钮的额外优势,能够实现所有轴的快速、手动调节。

一次设置永久有效的长期稳定性

当将电压施加到压电体上时,Picomotor 促动器发生移动,从而改变其长度,进而移动使螺钉发生转动的钳口。当不上电时,促动器不会移动。您可以放心,即使当您的系统断电时,您的调节架依然固定在原位。

平滑且可靠的电动调节

凭借厚的前板和后板、碳化合金座椅和优化的刚性弹簧,Picomotor 大孔径安装座提供平稳、可靠的电动调节,同时保持高水平的热稳定性和机械稳定性。



参数

  • 类型
    Center Mount
  • 光学元件直径
    12.7 mm
  • 电动轴
    2
  • 角度范围
    ±3°
  • 螺纹类型
    8-32 (M4) CLR
  • 电缆长度
    152.4 mm
  • 连接器类型
    4-Pin
  • 角分辨率
    1.5 µrad
  • 机制
    Picomotor Actuator
  • 工作温度
    10 to 40°C
  • 真空兼容性
    10-9 Torr
  • 线缆类型
    Kapton
